什么是责任链？

责任链设计模式（Chain of Responsibility Pattern）是一种行为型设计模式，用于将请求的发送者与接收者解耦，使多个对象都有机会处理该请求，从而避免请求的发送者与接收者之间的耦合关系。这个模式将这些对象连成一条链，并沿着这条链传递请求，直到有一个对象处理它为止。

✅ 一句话理解：

请求在链条上依次传递，直到被某个处理者处理。

📌 模式结构：

责任链模式通常包含以下角色：

Handler（抽象处理者） 定义一个处理请求的接口，并包含一个指向下一个处理者的引用。
ConcreteHandler（具体处理者） 实现处理请求的具体逻辑。如果自己能处理，就处理；否则转交给下一个处理者。
Client（客户端） 创建处理链，并将请求提交到链上。

🎯 使用场景：

多个对象可以处理同一个请求，具体由运行时决定。
想要动态指定处理请求的顺序。
不明确请求的接收者是谁时。
需要解耦请求发送者与多个处理者的关系时。

⚠️ 注意事项：

责任链太长可能影响性能。
链中某个节点如果没有处理请求也不传递下去，可能导致请求丢失。

代码实操详解

举一个在物流项目中的例子

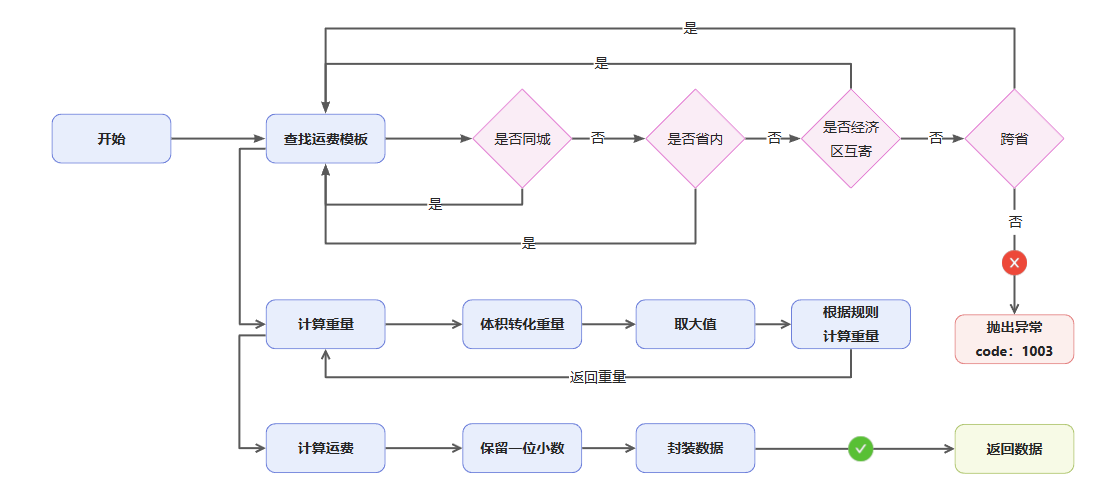

在上述的流程图中可以看出，计算运费的第一步逻辑就是需要查找到对应的运费模板，否则不能进行计算，如何实现比较好呢，我们这里采用【责任链】模式进行代码编写。

之所以采用【责任链】模式，是因为在查找模板时，不同的模板处理逻辑不同，并且这些逻辑组成了一条处理链，有开头有结尾，只要能找到符合条件的模板即结束。

抽象类

首先，定义运费模板处理链，这是一个抽象类：

package com.sl.ms.carriage.handler;

import com.sl.ms.carriage.domain.dto.WaybillDTO;
import com.sl.ms.carriage.entity.CarriageEntity;

/**
 * 运费模板处理链的抽象定义
 */
public abstract class AbstractCarriageChainHandler {

    private AbstractCarriageChainHandler nextHandler;

    /**
     * 执行过滤方法，通过输入参数查找运费模板
     *
     * @param waybillDTO 输入参数
     * @return 运费模板
     */
    public abstract CarriageEntity doHandler(WaybillDTO waybillDTO);

    /**
     * 执行下一个处理器
     *
     * @param waybillDTO     输入参数
     * @param carriageEntity 上个handler处理得到的对象
     * @return
     */
    protected CarriageEntity doNextHandler(WaybillDTO waybillDTO, CarriageEntity carriageEntity) {
        if (nextHandler == null || carriageEntity != null) {
            //如果下游Handler为空 或 上个Handler已经找到运费模板就返回
            return carriageEntity;
        }
        return nextHandler.doHandler(waybillDTO);
    }

    /**
     * 设置下游Handler
     *
     * @param nextHandler 下游Handler
     */
    public void setNextHandler(AbstractCarriageChainHandler nextHandler) {
        this.nextHandler = nextHandler;
    }
}

具体类

下面针对不同的模板策略编写具体的实现类，同城寄：

package com.sl.ms.carriage.handler;

import com.sl.ms.carriage.domain.constant.CarriageConstant;
import com.sl.ms.carriage.domain.dto.WaybillDTO;
import com.sl.ms.carriage.entity.CarriageEntity;
import com.sl.ms.carriage.service.CarriageService;
import com.sl.transport.common.util.ObjectUtil;
import org.springframework.core.annotation.Order;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;

/**
 * 同城寄
 */
@Order(100) //定义顺序
@Component
public class SameCityChainHandler extends AbstractCarriageChainHandler {

    @Resource
    private CarriageService carriageService;

    @Override
    public CarriageEntity doHandler(WaybillDTO waybillDTO) {
        CarriageEntity carriageEntity = null;
        if (ObjectUtil.equals(waybillDTO.getReceiverCityId(), waybillDTO.getSenderCityId())) {
            //同城
            carriageEntity = this.carriageService.findByTemplateType(CarriageConstant.SAME_CITY);
        }
        return doNextHandler(waybillDTO, carriageEntity);
    }
}

省内寄：

package com.sl.ms.carriage.handler;

import com.sl.ms.base.api.common.AreaFeign;
import com.sl.ms.carriage.domain.constant.CarriageConstant;
import com.sl.ms.carriage.domain.dto.WaybillDTO;
import com.sl.ms.carriage.entity.CarriageEntity;
import com.sl.ms.carriage.service.CarriageService;
import com.sl.transport.common.util.ObjectUtil;
import org.springframework.core.annotation.Order;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;

/**
 * 省内寄
 */
@Order(200) //定义顺序
@Component
public class SameProvinceChainHandler extends AbstractCarriageChainHandler {

    @Resource
    private CarriageService carriageService;
    @Resource
    private AreaFeign areaFeign;

    @Override
    public CarriageEntity doHandler(WaybillDTO waybillDTO) {
        CarriageEntity carriageEntity = null;
        // 获取收寄件地址省份id
        Long receiverProvinceId = this.areaFeign.get(waybillDTO.getReceiverCityId()).getParentId();
        Long senderProvinceId = this.areaFeign.get(waybillDTO.getSenderCityId()).getParentId();
        if (ObjectUtil.equal(receiverProvinceId, senderProvinceId)) {
            //省内
            carriageEntity = this.carriageService.findByTemplateType(CarriageConstant.SAME_PROVINCE);
        }
        return doNextHandler(waybillDTO, carriageEntity);
    }
}

经济区互寄：

package com.sl.ms.carriage.handler;

import cn.hutool.core.util.ArrayUtil;
import cn.hutool.core.util.EnumUtil;
import com.baomidou.mybatisplus.core.conditions.query.LambdaQueryWrapper;
import com.baomidou.mybatisplus.core.toolkit.Wrappers;
import com.sl.ms.base.api.common.AreaFeign;
import com.sl.ms.carriage.domain.constant.CarriageConstant;
import com.sl.ms.carriage.domain.dto.WaybillDTO;
import com.sl.ms.carriage.domain.enums.EconomicRegionEnum;
import com.sl.ms.carriage.entity.CarriageEntity;
import com.sl.ms.carriage.service.CarriageService;
import com.sl.transport.common.util.ObjectUtil;
import org.springframework.core.annotation.Order;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;
import java.util.LinkedHashMap;

/**
 * 经济区互寄
 */
@Order(300) //定义顺序
@Component
public class EconomicZoneChainHandler extends AbstractCarriageChainHandler {

    @Resource
    private CarriageService carriageService;
    @Resource
    private AreaFeign areaFeign;

    @Override
    public CarriageEntity doHandler(WaybillDTO waybillDTO) {
        CarriageEntity carriageEntity = null;

        // 获取收寄件地址省份id
        Long receiverProvinceId = this.areaFeign.get(waybillDTO.getReceiverCityId()).getParentId();
        Long senderProvinceId = this.areaFeign.get(waybillDTO.getSenderCityId()).getParentId();

        //获取经济区城市配置枚举
        LinkedHashMap<String, EconomicRegionEnum> EconomicRegionMap = EnumUtil.getEnumMap(EconomicRegionEnum.class);
        EconomicRegionEnum economicRegionEnum = null;
        for (EconomicRegionEnum regionEnum : EconomicRegionMap.values()) {
            //该经济区是否全部包含收发件省id
            boolean result = ArrayUtil.containsAll(regionEnum.getValue(), receiverProvinceId, senderProvinceId);
            if (result) {
                economicRegionEnum = regionEnum;
                break;
            }
        }

        if (ObjectUtil.isNotEmpty(economicRegionEnum)) {
            //根据类型编码查询
            LambdaQueryWrapper<CarriageEntity> queryWrapper = Wrappers.lambdaQuery(CarriageEntity.class)
                    .eq(CarriageEntity::getTemplateType, CarriageConstant.ECONOMIC_ZONE)
                    .eq(CarriageEntity::getTransportType, CarriageConstant.REGULAR_FAST)
                    .like(CarriageEntity::getAssociatedCity, economicRegionEnum.getCode());
            carriageEntity = this.carriageService.getOne(queryWrapper);
        }

        return doNextHandler(waybillDTO, carriageEntity);
    }
}

跨省寄：

package com.sl.ms.carriage.handler;

import com.sl.ms.carriage.domain.constant.CarriageConstant;
import com.sl.ms.carriage.domain.dto.WaybillDTO;
import com.sl.ms.carriage.entity.CarriageEntity;
import com.sl.ms.carriage.service.CarriageService;
import org.springframework.core.annotation.Order;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;

/**
 * 跨省
 */
@Order(400) //定义顺序
@Component
public class TransProvinceChainHandler extends AbstractCarriageChainHandler {

    @Resource
    private CarriageService carriageService;

    @Override
    public CarriageEntity doHandler(WaybillDTO waybillDTO) {
        CarriageEntity carriageEntity = this.carriageService.findByTemplateType(CarriageConstant.TRANS_PROVINCE);
        return doNextHandler(waybillDTO, carriageEntity);
    }
}

客户端

组装处理链，按照@Order注解中的值，由小到大排序。

package com.sl.ms.carriage.handler;

import cn.hutool.core.collection.CollUtil;
import com.sl.ms.carriage.domain.dto.WaybillDTO;
import com.sl.ms.carriage.entity.CarriageEntity;
import com.sl.transport.common.exception.SLException;
import org.springframework.stereotype.Component;

import javax.annotation.PostConstruct;
import javax.annotation.Resource;
import java.util.List;

/**
 * 查找运费模板处理链 @Order注解
 */
@Component
public class CarriageChainHandler {

    /**
     * 利用Spring注入特性，按照 @Order 从小到达排序注入到集合中
     */
    @Resource
    private List<AbstractCarriageChainHandler> chainHandlers;

    private AbstractCarriageChainHandler firstHandler;

    /**
     * 组装处理链
     */
    @PostConstruct
    private void constructChain() {
        if (CollUtil.isEmpty(chainHandlers)) {
            throw new SLException("not found carriage chain handler!");
        }
        //处理链中第一个节点
        firstHandler = chainHandlers.get(0);
        for (int i = 0; i < chainHandlers.size(); i++) {
            if (i == chainHandlers.size() - 1) {
                //最后一个处理链节点
                chainHandlers.get(i).setNextHandler(null);
            } else {
                //设置下游节点
                chainHandlers.get(i).setNextHandler(chainHandlers.get(i + 1));
            }
        }
    }

    public CarriageEntity findCarriage(WaybillDTO waybillDTO) {
        //从第一个节点开始处理
        return firstHandler.doHandler(waybillDTO);
    }

}

测试：

package com.sl.ms.carriage.handler;

import com.sl.ms.carriage.domain.dto.WaybillDTO;
import com.sl.ms.carriage.entity.CarriageEntity;
import org.junit.jupiter.api.Test;
import org.springframework.boot.test.context.SpringBootTest;

import javax.annotation.Resource;

@SpringBootTest
class CarriageChainHandlerTest {

    @Resource
    private CarriageChainHandler carriageChainHandler;

    @Test
    void findCarriage() {
        WaybillDTO waybillDTO = WaybillDTO.builder()
                .senderCityId(2L) //北京
                .receiverCityId(161793L) //上海
                .volume(1)
                .weight(1d)
                .build();

        CarriageEntity carriage = this.carriageChainHandler.findCarriage(waybillDTO);
        System.out.println(carriage);
    }
}
